321型贝雷片供应商

“321”钢桥是在原英制贝雷桁架桥基础上,结合我国国情和实际情况研制而成的快速组装桥梁,于1965年定型生产,在我国得到了很大发展,广泛应用于国防,战备、交通工程、市政水利工程,是我国[1]  应用最为广泛,最好的组装式桥梁。具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。“HD200”型装配式公路钢桥增加了桁架高度,提高了承载能力,增强了稳定性能,增加了疲劳寿命,提高了可靠度。与 321型钢桥相比,在相同组合情况下,强度提高了33%,刚度提高了 2.3倍。适用范围单车道桥面净宽4.2M,组合跨径9.14-76.2M,双车道桥面净宽7.4M,组合跨径9.14-57.91M。

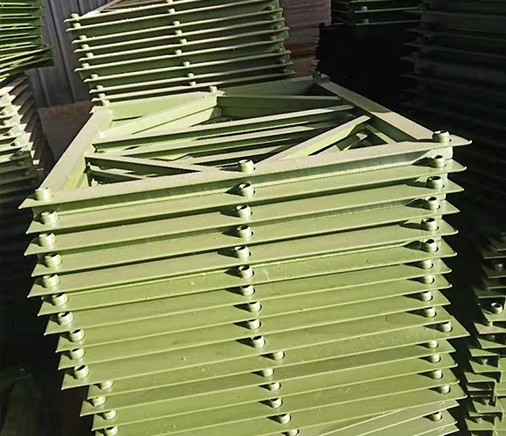

贝雷片由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头,接头上有杵架连接销孔。贝雷片的弦杆由两根10号槽钢(背靠背)组合而成,在下弦杆上,焊有多块带圆孔的钢板,在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔,在上弦杆内还有供连接支撑架用的四个螺栓孔,其中间的两个孔是供双排或多排桁架同节间连接用的。靠两端的两个孔是跨节间连接用的。多排贝雷片作梁或柱使用时,必须用支撑架加固上下两节贝雷片的接合部。

在下弦杆上,设有4块横梁垫板,其上方有凸榫,用以固定横梁在平面上的位置,在下弦杆的端部槽钢腹板上还设有两个椭圆孔,供连接抗风拉杆使用。贝雷片竖杆均用8#工字钢制成,在竖杆靠下弦杆一侧开有一个方孔,它是供横梁夹具固定横梁使用的。贝雷片的材料为16Mn,每片架重270kg。

“321”钢桥是装配式公路钢桥,其最大特点是:构件轻巧,拆装方便,适应性强,用简单的工具和人力就能迅速建成。适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷。桥面行车道净宽3.7m,可在9m到63m范围内组合成多种跨径简支粱桥,可构造连续梁桥。
