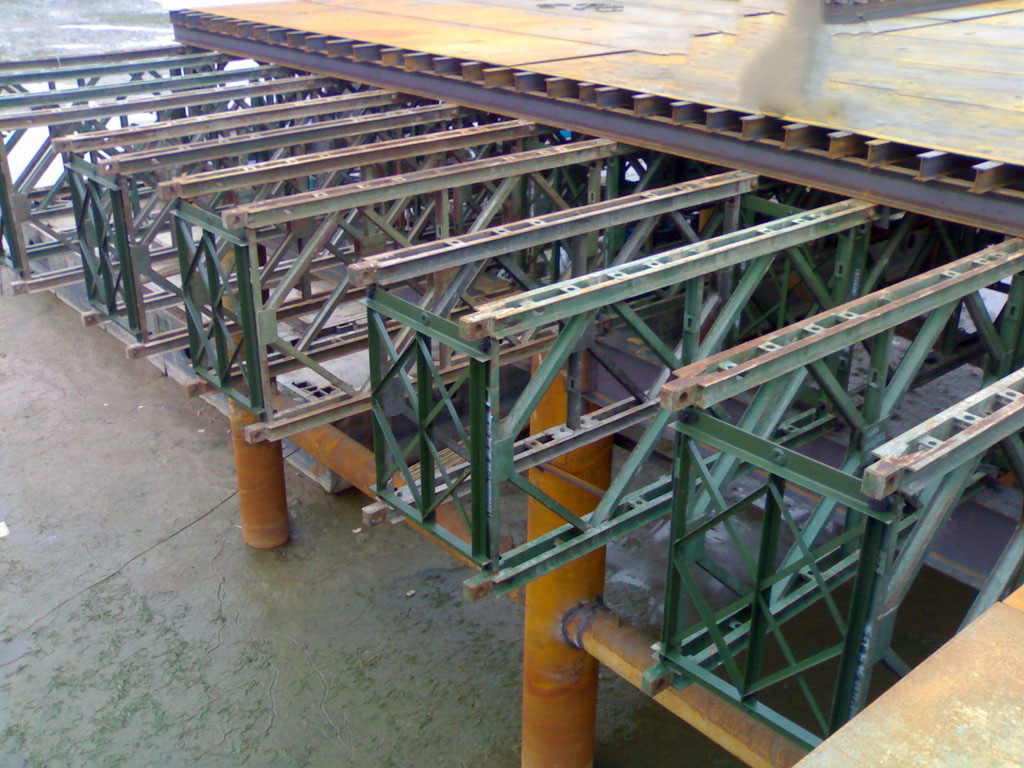

盐城贝雷钢桥的施工步骤

  1、拼装贝雷桥之前首先要先安装鼻架，安装方法如下：在推出岸的摇滚上先将贝雷桁架拼装好，桁架片一端放在摇滚上，另外一端则放在临时垫木上。

    2、桁架片的阴阳头必须一致，将第一根横梁置于前端竖杆后面，将横梁底面内两排孔眼各自套入两片桁架片下弦横梁垫板上的栓钉，用横梁夹具夹住，暂不拧紧，待该横梁上的斜撑安装好后再拧紧。

    3、安装第二节桁架片，同时，贝雷片在前一节的桁架横梁上要安装斜撑。第二节桁架前端竖杆的后面安装上横梁，盐城贝雷钢桥用横梁夹具轻轻夹住，暂不拧紧，待该横梁上的斜撑安装好后再拧紧。

    4、安装第三节桁架，并在第一节桁架片上安装抗风拉杆，在第二节桁架片横梁上安装斜撑。顺次循环进行鼻架安装，共需安装四节桁架片作为鼻架。

    5、桥梁推出了卷扬机牵引，牵引过程中需做到统一指挥、步骤一致、操作协调，随时检查滚轴和桥梁运作情况，如果发现有一场，应立即停止操作，待问题解决后再持续推动。

    6、将桥梁推动到一定位置后，拆除鼻架，用千斤顶顶住桥梁下弦落座，检查贝雷片并拧紧所有支撑架、横梁夹具和抗风拉杆。

    基本参数：

    1、桁架基本参数应符合：装配尺寸（长×宽）：3000mm×1400mm外形尺寸（长×宽×高）：3115mm×1500mm×176mm重 量： 270kg

    2、支撑架（花架）基本参数应符合：装配尺寸：450mm×1180mm重 量： 24kg

    3、加强弦杆基本参数应符合：装配长度：3000mm总 长：3115mm重 量：89kg

    4、花架螺栓组基本参数应符合：规 格：M22mm×105mm总 长：119mm重 量：0.8kg

    5、贝雷销及保险扦销基本参数应符合：贝雷销规格：长190mm贝雷肖工作直径：Φ49.5mm 重 量：2.8kg保险扦销直径：Φ4展开长：330mm有效圈数：11/2圈

   贝雷桥下部施工放样一般有桩根本，承台、立柱、墩帽等的放样组成。

    1.桩根本：一般单排桩要求轴线偏位±5cm，群桩需要轴偏差±10厘米。查抄时用全站仪或经纬仪加测距仪查抄施工单位的桩中间的放样点，然后在标尺偏差的中间有少量的桩。

    2.承台的轴线偏位±15mm。查抄时可先量取承台的中间位置，然后，全站仪经纬仪加测距仪或没收。所获得的数据可以用来作为一个错误值。

    3.立柱、墩帽轴偏差±10毫米。，桥墩盖中间位置用全站仪或经纬仪加测距仪查抄，所获得的数据可以用来作为一个错误值。

    4.在监理过程中必然要要求施工单位先自检，并宣布自测试数据，出格是桩位的施工单位的自检资料，桩基检测数据不一定严格审核。
